Od vývoja syntetického prefabrikovaného vertikálneho drénu (PVD), známeho tiež ako knôtový drén na konci sedemdesiatych rokov minulého storočia, je spoločnosť Cofra jedným z popredných dodávateľov na svete. Cofra má k dispozícii inštalačné súpravy pre každý typ pôdy, od veľmi mäkkých pôd až po veľmi tuhé medzivrstvy. Tieto súpravy je možné ovládať aj z pontónov. Naše ťažké inštalačné súpravy sú navrhnuté pre kontajnerovú prepravu a preto sa dajú ľahko prepraviť na akékoľvek miesto na svete. Ako súčasť spoločnosti Boskalis, poskytovateľa námorných služieb, máme jedinečný prístup k zdrojom a lodnému vybaveniu, ktoré vám pomôžu realizovať váš projekt.

Offshore vertikálne drény

Čo je vertikálna drenáž

Táto technológia zahŕňa inštaláciu umelých drenážnych ciest alebo zvislých odtokov z plávajúcej plošiny do mäkkých stlačiteľných pôd, ktoré sa nachádzajú mimo pobrežia. Prefabrikovaný vertikálny drén (PVD) používaný spoločnosťou Cofra je špeciálne navrhnutý tak, aby účinne fungoval pri komplikovanom sadaní.

Ako to funguje

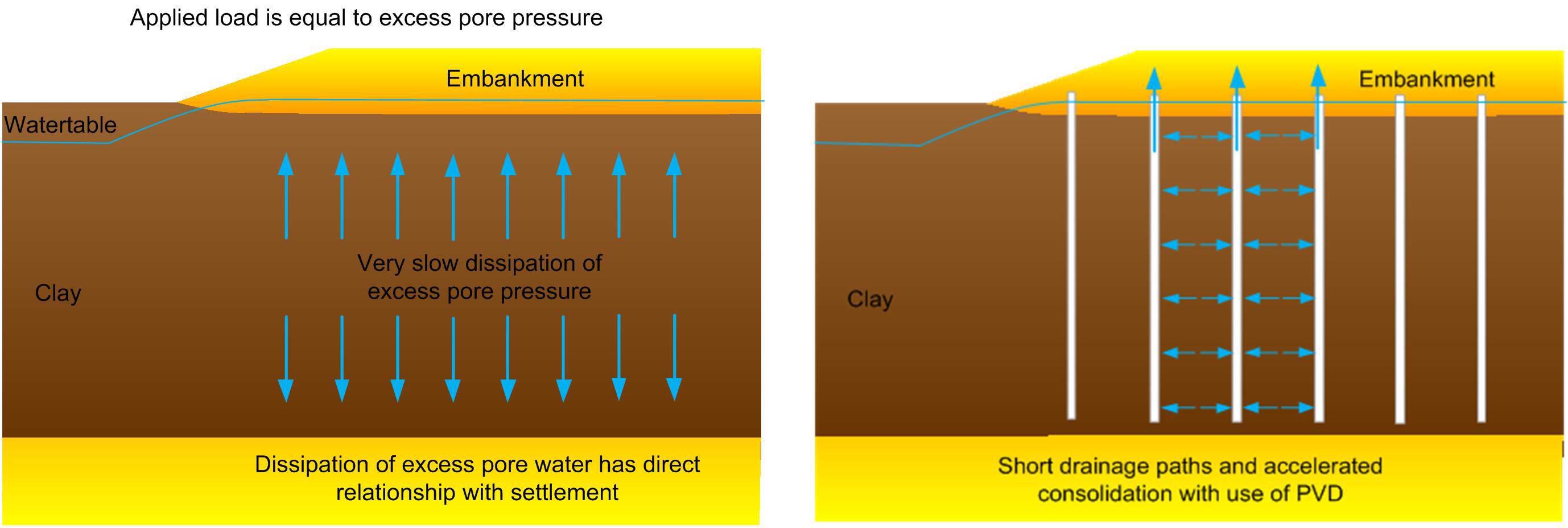

Vysoko priepustné pôdy ako je piesok, majú schopnosť rýchlo sa prispôsobiť zaťaženiu a zodpovedajúcej kompresii / zmenšeniu dutín v dôsledku schopnosti ľahko odvádzať prebytočnú pórovú vodu. Nízko priepustné pôdy ako hlina a rašelina túto schopnosť nemajú a vykazujú oneskorenú kompresiu s rozptýlením prebytočnej pórovej vody. Tento proces rozptýlenia prebytočných pórových tlakov, známy tiež ako konsolidácia, môže v závislosti od hrúbky usadeniny trvať roky. Vertikálne drény sú používajú na skrátenie dráhy rozptylu prebytočnej vody v póroch a na urýchlenie procesu konsolidácie na niekoľko mesiacov alebo dokonca len týždňov.

Prečo sa používajú

Vertikálne drény sa používajú hlavne na riadenie stability pripravovaného násypu. Pri inštalácii vertikálneho drénu väčšinou platia nasledujúce podmienky:

Pevnosť podložia je príliš nízka na to, aby podporila hrúbku násypu pri podmienkach špecifických pre danú lokalitu.
PVD je potrebný pod svahmi násypu
Výplňový materiál je príliš tvrdý, aby umožňoval inštaláciu PVD (skalná výplň)

Samotné drény sa používajú na urýchlenie a skrátenie doby konsolidácie tak, aby vyhovovala bežným harmonogramom výstavby a umožňuje zrýchlený plán zdvíhania násypu. Pevnosť podložia má vzťah k stupňu spevnenia (prispôsobenie podložia k zaťaženiu).

Oblasť použitia:

Off-shore vertical drains are used in the following markets

Infraštruktúra: cesty, železnice, letištné dráhy v prístavoch
Bagrovanie: rekultivácie, vlnolamy
Ťažba: odkaliská
Stavebníctvo: bytové a priemyselné stavby
Ochrana pred povodňami: stabilizácia a rozširovanie hrádzí

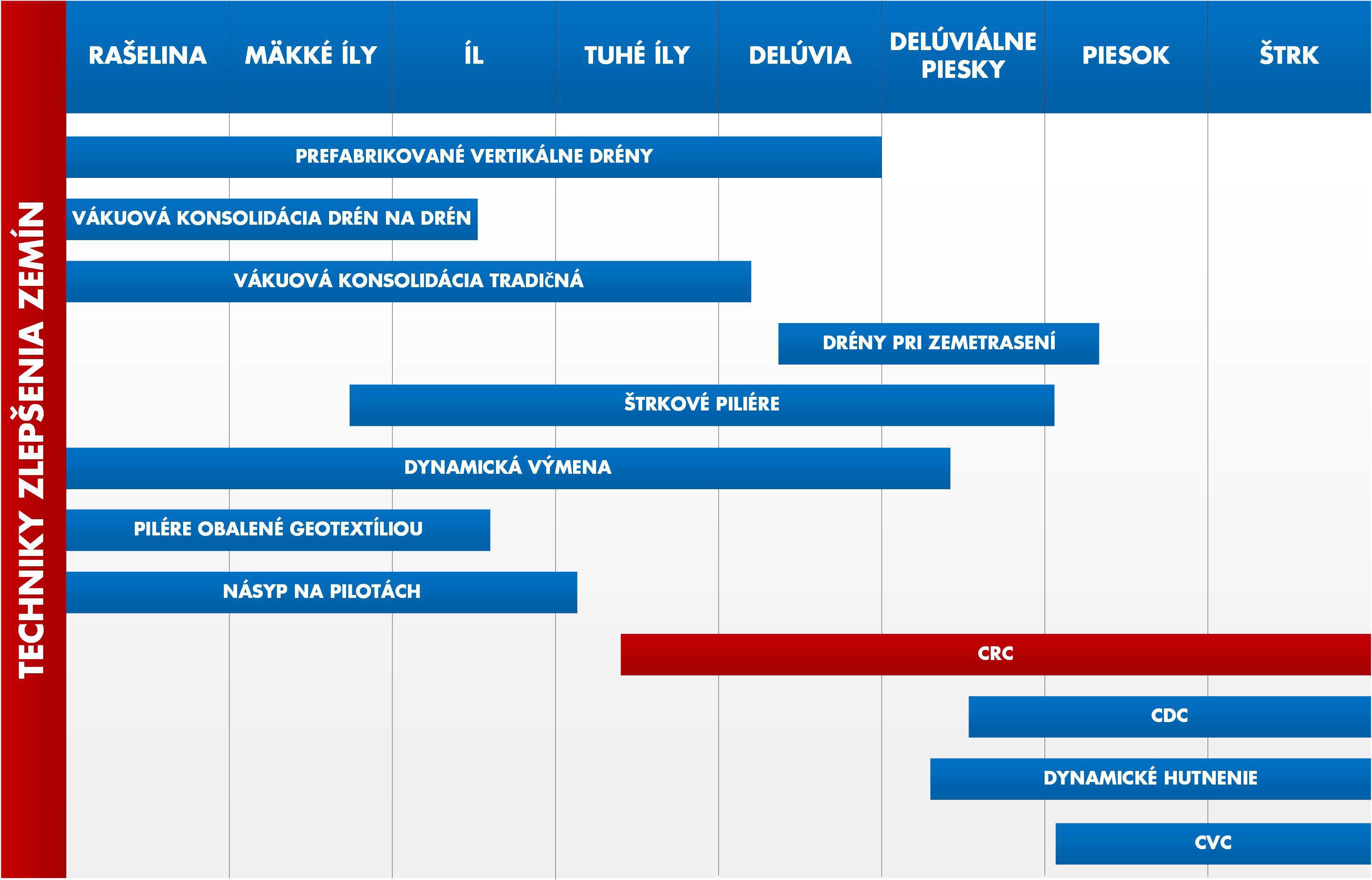

Použitie systému je vhodné pre nasledujúce typy zemín:

Čo nás odlišuje

Byť súčasťou poskytovateľa námorných služieb Boskalis

Byť súčasťou Boskalisu dáva spoločnosti Cofra prístup k internému technickému oddeleniu na výpočet stability pontónu, návrh konfigurácie pontónu, predikciu pracovnej schopnosti a spätnú väzbu o medziach pohybov vyvolaných vlnami.

GPS riadená inštalácia

Počas procesu inštalácie sa polohovanie PVD vykonáva na základe GPS. Polohovací softvér obsahuje registráciu inštalačných údajov. Vďaka týmto údajom je spoločnosť Cofra schopná poskytnúť svojim klientom inštalačné mapy ukazujúce pracovný postup a priečne rezy upraveného podložia.

Ako sa inštaluje

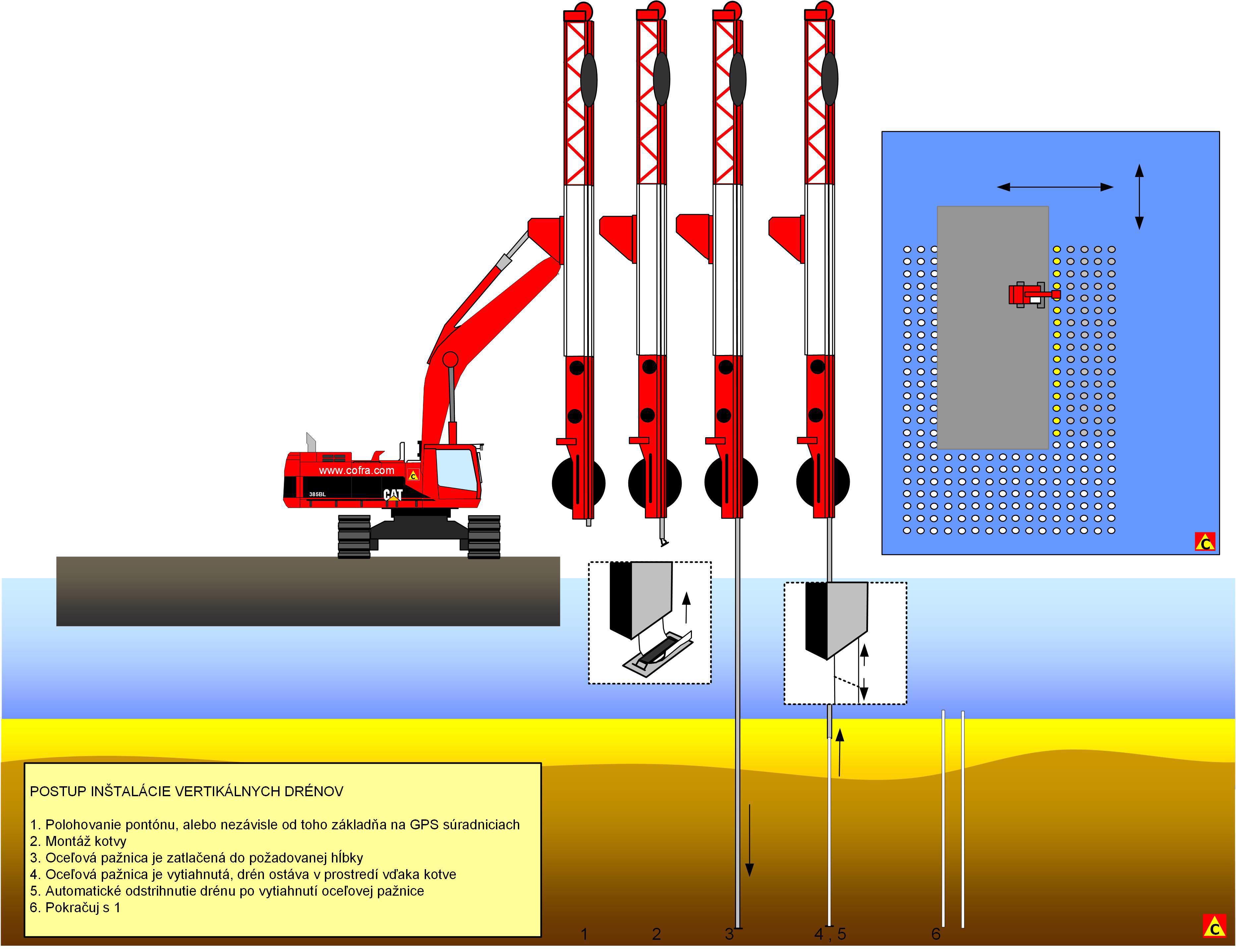

Prefabrikované vertikálne drény sa inštalujú pomocou širokej škály inštalačných hlavíc, ktoré vyvinula spoločnosť Cofra. Princíp inštalácie vertikálnej drenáže je založený na vložení oceľového britu z pontónu do zeme s drénom vo vnútri. Drén sa v spodnej časti britu pripojí k oceľovej kotve, ktorá ukotví drén v zemi. K dispozícii sú aj automatické kotviace systémy, ktoré udržiavajú drén v požadovanej hĺbke počas vysúvania britu. Potom ako sa brit dostane do požadovanej hĺbky pod morské dno, drén sa odreže. Oceľový brit sa vytiahne a na koniec nasledujúceho drénu sa pripojí nová kotva. Brit je zasunutý a vytiahnutý zo zeme prostredníctvom systému valcov a navijakov, ktoré sú poháňané hydraulickým systémom rýpadiel.
